UHZ-158C型系列側裝式磁性液位計

2021/05/18 08:13:05

UHZ-158C系列磁性浮子液位計適用于開放或壓力容器內的液體測量。該系列產品可以做到高密封．避免泄漏和在高溫、高壓、高粘度．強腐蝕性條件下全過程測量液位。...

聯系浦卓

上海浦卓測控技術有限公司
地址：上海市松江區新界路1號10幢A226
聯系人：侯經理
電話：021-37827699
傳真：021-37827568
郵箱：sales@puzhuo.com.cn
官網：http://www.zhangshang.org.cn/

產品簡介：

UHZ-158C系列磁性浮子液位計適用于開放或壓力容器內的液體測量。該系列產品可以做到高密封．避免泄漏和在高溫、高壓、高粘度．強腐蝕性條件下全過程測量液位。無盲區、顯示醒目、讀數直觀．測量范圍大。

可選配液位開關,實現液位上下限報警和控制。

可選配液位變送傳感器．將液位信號轉換成二線制{4~20] mA標準信號,實現遠距離檢測.指示記錄與控制。

該系列產品用于電力、石油.化工、冶金、船舶、建筑、食品等各行業生產過程中的液位測量與控制。

結構原理：

液位計結構基于旁通管原理．主導管內的液位和容器設備內的液位G度一致,根據阿基米德定理,磁性浮子在液體中產生的浮力和重力平衡.浮子浮在液面上,當被測容器中的液位升降時.液位計主導管中的轉浮子也隨之升降．浮子內的磁鋼通過磁耦合驅動指示器內的紅白翻柱翻180°。當液位上升時．翻柱由白色轉為紅色，當液位下降時．翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際G度．從而實現液位的指示。

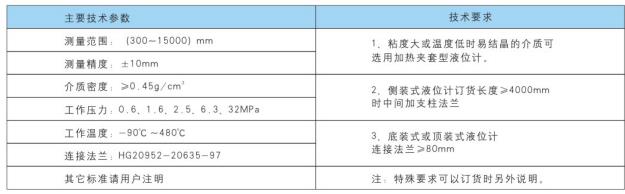

主要技術參數：

則量范圍：300~15000mm：士10mm ,土16mm翻柱直徑：10mm , 16mm

工作壓力：≤2 . 5MPa (2. 5MPa以上可另行設計)

防腐型≤1.0MPa

介質密度：≥0 . 45g / cm'

介質密度差：≥0 .15g/ mR(測量界位)介質溫度：-20+250c

介質粘度：≤0. 4Pa·S對于粘度大的介質或溫

度低時易結晶的介質,可根據用戶要求選用加熱型夾套式液位計。

本公司出廠連接法蘭尺寸：DN20.PN1. 0(公制管〉

連接法蘭：采用化工1988年頒布的HG20592-20635-97法蘭標準,若采用其他法蘭標準（如GB、ANSI、DIN等標準)請用戶在訂貨時注明。

對于高壓型側裝式磁性液位計連接法蘭采用HG20595-97帶頸對焊連接法蘭DN25、PN4.0密封面形式突面或凸面。

遠傳配套儀表的主要參數請參閱本公司選型資料有關內容。
