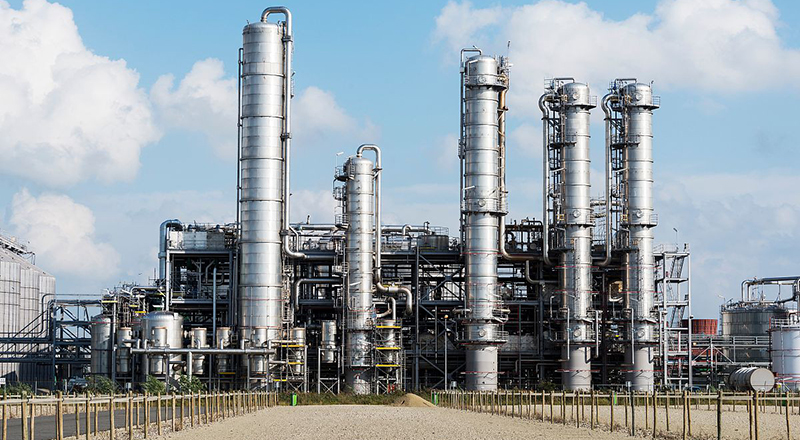

變送器的選型受到諸如環境條件、應用工況、安裝條件、介質特性與經濟效益等各方面的影響，而壓力變送器的選型包括變送器的類型、材質、量程能等多個方面，合理的選型能保障化工生產過程中的各流程得以穩定開展。變送器在化工領域應用較廣，在選型中需要具體結合應用環境的化學特性，充分考慮到溫度、濃度、腐蝕性等綜合因素，再通過衡量其經濟性，選擇合理的變送器類型，本文簡要分析了壓力變送器化工領域的應用及其選型。



一、變送器在不同應用領域的選型

根據不同的應用領域、工藝管道設備、施工情況等不同，變送器的選型也有所區別，應當依據不同的應用環境加以選擇利用。



1、流量測量領域的變送器類型選擇

流量測量一般選擇差壓變送器和隔膜密封式雙法蘭差壓變送器，差壓變送器需要搭配孔板、阿牛巴和文丘里等節流裝置，而測出來的結果也是對差壓值。如果是對蒸汽或者氣體等介質進行測量，還需要通過二次表或者DCS/PLC等上位系統進行相應的運算得出流量值。



2、差壓和液位測量領域的變送器類型選擇

所謂差壓測量，是指使用變送器測量的壓力進行差減得出壓力差值。在液位測量領域，就可以通過差壓測量方法來獲得測量結果。液位測量領域可使用的變送器有差壓變送器、高差壓變送器、法蘭安裝式差壓變送器和隔膜密封式雙法蘭差壓變送器。常壓容器液位測量時，因容器與大氣相連，宜采用壓力變送器或者單法蘭隔膜密封式壓力變送器進行測量﹔針對密封的容器測量其液位壓力時，因容器的密負壓室有可能存在氣相的揮發，或者是容器的下端采用了氮封。所以在測量其液壓時，如果選用法蘭安裝式變送器，則負壓室需要引導壓管連通，而選用隔膜密封式變送器的話，那么正負壓室都須使用遠傳法蘭連通。針對敞開的水池，如果池底有淤泥，那么可以選擇使用單法蘭密封隔膜式壓力變送器來測量其液位。



3、壓力測量領域變送器的類型選擇

變送器在壓力測量領域中應用較多的是中低表壓壓力變送器、中高表壓壓力變送器、J對壓力變送器和中低表壓?jiǎn)畏ㄌm隔膜密封式變送器。按照測量安裝方式的不同，變送器可再分為管道直連式安裝和導壓管取壓安裝兩種類型。在微小壓力狀態下，由于直接測量壓力可能會導致不穩定波動的出現，所以，當測量不高于500Pa的微小壓力時，選擇差壓變送器較為合理。



4、易腐蝕工作環境

腐蝕性工況一般指的是環境條件腐蝕性和應用工況的腐蝕性。如果導壓管是碳鋼或者不銹鋼材質，那么選用普通型的差壓變送器。在腐蝕性工作環境中，對變送器的材質也有要求，其中關鍵的是膜片和接液材質、法蘭材質和外殼材質等，膜片和接液材質應根據介質的不同化學特性進行選擇，介質的濃度和溫度不同，對變送器材質的要求也不同。法蘭鏈接的變送器一般有碳鋼、304SST、316SST 三種材質可以選擇，由于法蘭不直接接液，因此，考慮到經濟性要素，一般可以選用碳鋼材質。變送器外殼材質一般有鋁合金和不銹鋼，在非腐蝕性環境中選用鋁合金材質經濟性更高，如果處于腐蝕性環境中，則更適合選用不銹鋼材質。



5、容易結晶的高黏度工作環境

介質一旦離開工藝設備，就很容易出現結晶現象，如果出現結晶或者介質的黏度太大，就容易導致導壓管出現堵塞，不僅需要通過清理疏通而帶來較大的工作量，還會造成測量結果不穩定。這種情況下，一般適合選擇隔離式變送器。如果結晶現象比較嚴重，就需要選擇凸膜片型變送器，通過將感壓膜片直接插進設備來直接獲得介質的溫度。



6、高溫工況環境

高溫環境下，測量介質的溫度較高，過程的溫度往往會C過變送器的正常工作范圍，并且不能通過導壓管或者安裝型隔離膜把溫度調整到正常范圍內。那么就可以通過選擇遠傳型變送器利用毛細管引壓，避免變送器受到高溫破壞了電子元件的使用性能。

       變送器種類較多，按照測量對象來劃分，可以分為絕對壓力變送器、表壓變送器和差壓變送器三種。而按照膜盒制作結構來劃分，又可以分為普通型變送器和隔離式變送器，普通變送器只有一個測量膜盒，可以直接感應到被測介質的壓力或者差壓;隔離式變送器除了具有普通變送器的內膜，還有直接感壓的外膜盒，通過一種穩定液將外模感受到的壓力傳遞給內膜，從而得出壓力測量值，根據安裝方式的不同，隔離式變送器又分為一體式直接安裝型和遠傳安裝密封型。
